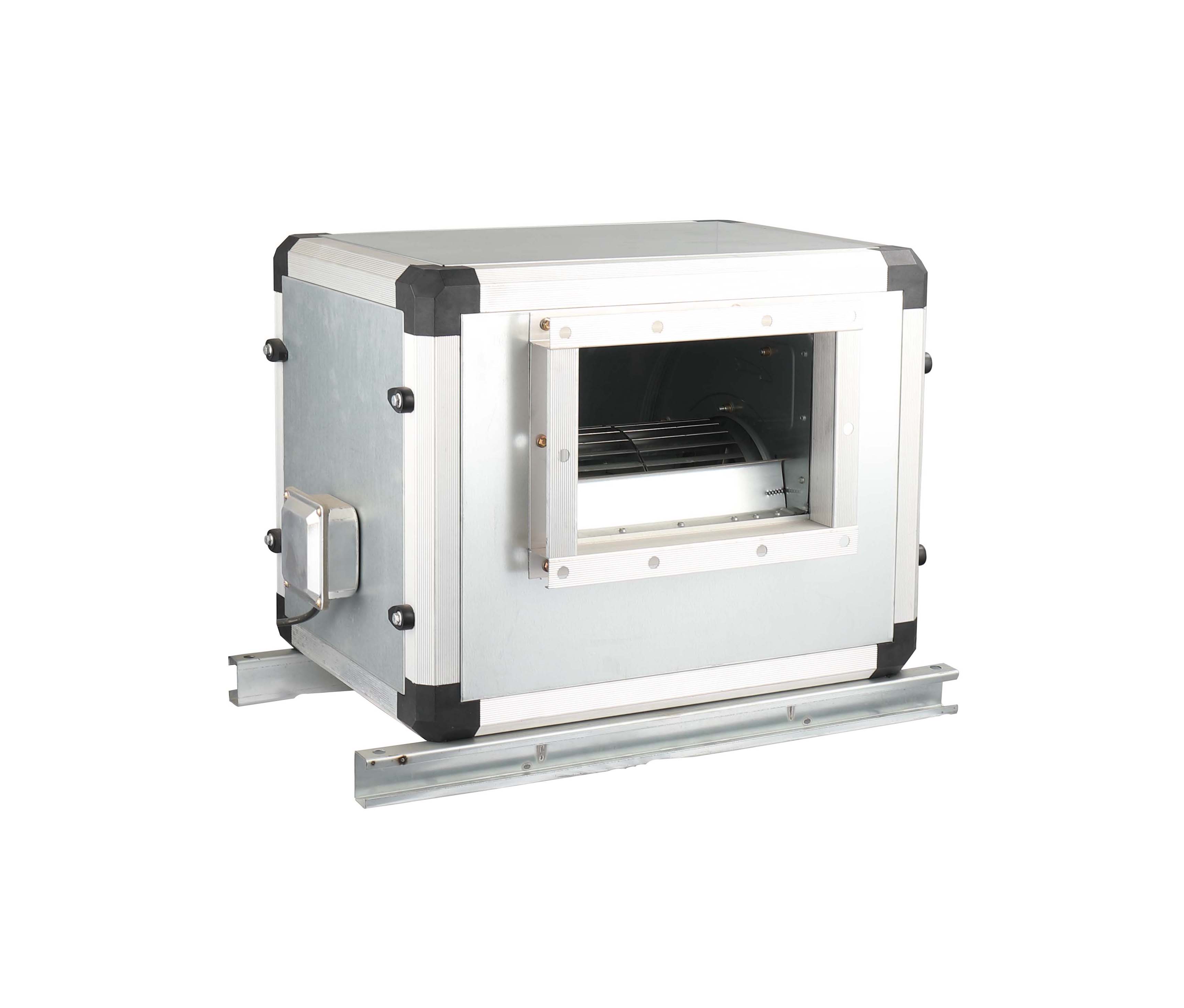

Soplador centrífugo de caja CF(SCF)355/450-QS


El soplador de aire acondicionado es un nuevo tipo, ahorro de energía, alta eficiencia, velocidad variable y soplador comercial de bajo ruido, este tipo de soplador es de estructura compacta, fácil de instalar, tamaño pequeño, gran volumen de aire, alta presión, pequeña vibración, con regulador de presión trifásico o inversor, puede implementar una regulación de velocidad continua, especialmente adecuada para lugares de ventilación con estrictos requisitos de ruido y gran rango de cambio de volumen de aire, y es un producto de soporte ideal para aire acondicionado, purificación y otras industrias.


Diagrama esquemático





Descripción del producto





El vapor de refrigeración a alta temperatura y alta presión que sale del compresor ingresa al condensador a través de la manguera de alta presión; Debido a que la temperatura exterior es más baja que la temperatura del refrigerante que ingresa al condensador, con la ayuda del ventilador de condensación, el refrigerante que fluye en el condensador es grande. Parte del calor es eliminado por el aire exterior, de modo que el gas de alta temperatura y alta presión se condensa en un líquido de alta temperatura y alta presión.

Cuando este tipo de líquido de alta temperatura y alta presión fluye a través de la válvula de expansión de estrangulamiento, debido al efecto de estrangulamiento, el volumen se hace más grande repentinamente y la presión se reduce, y el líquido de niebla que se convierte en baja presión y baja temperatura ingresa al evaporador y se vaporiza a presión constante, porque la temperatura del refrigerante en el tubo de vaporización es más baja que el aire circulante en el automóvil fuera del tubo del evaporador, Por lo tanto, puede absorber el calor del aire fuera del tubo, de modo que la temperatura del aire que fluye a través del evaporador se reduce, a fin de producir el efecto de enfriamiento de refrigeración, y el compresor aspira y comprime el vapor de refrigeración vaporizado para convertirse en un gas de alta temperatura y alta presión para completar la circulación de un sistema de refrigeración.



Los parámetros principales

Modelo
 A B B1 C D E E1 E2 F H H1 H2 K K1 K2 M N S S1 S2
 SCF4D-355-QSa  735 700   730 420  535  1000  912  882  847  800  670  640  500  465  430  847  605  395  360  325
 SCF4D-450A-QSb  900  865  900  525  650  1150  1043  1008  937  1000  845  810  513  478  443  973  775  504  469  434
 SCF4D-450A-QSc  900  865  900  525  650  1250  1147  1112  1077  1000  845  810  576  541 506   1147  775  504  469  434




Modelo		  NO. EN LA CURVA Frecuencia Voltaje  Corriente  Max.poderentrada  Velocidad  Volumen de aire   Pressure  Ruido  Caocitnce
 No    HZ  V A  W  r/min  m³/h   Pa dB(A)  μF
 CF(SCF)4D-355-QS  a  50  380  -  7.5  1350  10000  620  76  -
 CF(SCF)6D-455-QS  b  50  380  -  9.5  960  13000  800  77  -
  CF(SCF)6D-455-QS  c  50  380  -  13  960  20000  700  78  -
