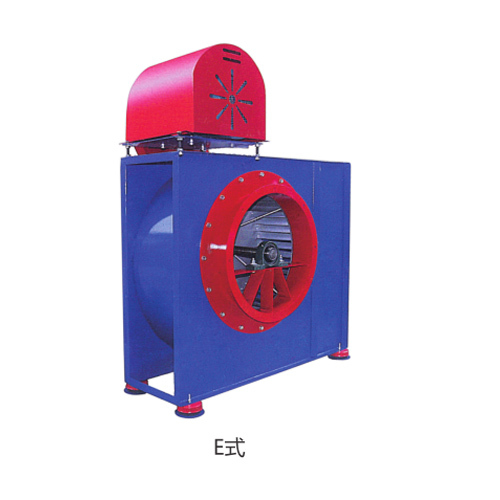

Soplador centrífugo de alta eficiencia modelo 11-62 A/E

El soplador centrífugo multiala de bajo ruido del tipo 11-62 está diseñado para satisfacer las necesidades de la industria de purificación cada vez más desarrollada y la reducción del ruido de protección del medio ambiente. El soplador adopta un método de diseño de optimización multiobjetivo de ruido, eficiencia y varios parámetros aerodinámicos en el diseño para lograr la mejor combinación de rendimiento de toda la máquina y tiene un buen rendimiento aerodinámico. El impulsor y la polea están estrictamente corregidos por equilibrio dinámico, por lo que la operación es estable, de bajo ruido, pequeña vibración, larga vida útil y otras características. Es ampliamente utilizado en el escape de la cocina, el humo del aceite o la ventilación en lugares públicos como comedores, hoteles, restaurantes, restaurantes, etc., y es adecuado para su uso en maquinaria de alimentos, maquinaria química, maquinaria de plástico y otros equipos de producción.

Diagrama esquemático

Los parámetros principales

Número	Velocidad de rotación(r/min)	Equipado con motor(Kw-p)	gasto(m³/h)	Presión total(Pa)
3.5E	1100	2.2-4	3700-7000	560-410
	960	1.1-4	3200-6000	450-320
4E	900	2.2-4	4000-10000	620-380
	700	1.5-4	3500-8000	550-320
4.5E	960	3.0-4	8300-11000	740-570
	720	1.5-4	5400-6500	490-380
5E	850	5.5-4	8000-14500	850-640
	700	4.0-4	6800-12500	750-560
	600	3.0-4	5400-10000	550-420
5.6E	750	7.5-4	12000-16500	770-600
	600	4.0-4	10500-13500	660-580
	490	2.2-4	8575-11000	480-380
6.3E	630	7.5-4	15000-21500	850-650
	550	5.5-4	13000-18500	700-540
	500	4.0-4	11500-17500	640-520
7.1E	600	11-4	17500-26000	800-600
	550	7.5-4	15000-24000	750-580
	480	5.5-4	14000-19800	670-500
7.6E	590	18.5-4	25000-31000	980-800
	520	11-4	19000-28500	830-700
	450	7.5-4	18000-25000	650-480

Número	A	B	C	D	E	F	1	2	G	H
3.5E	712	355	290	250	254	284	350	410	291	335
4E	805	374	380	310	444	374	400	460	310	380
4.5E	888	374	390	310	454	374	450	510	350	444
5E	1020	520	450	310	520	380	500	560	358	495
6E	1155	540	470	310	550	380	600	660	402	562
6.3E	1050	530	580	420	660	500	650	720	450	600
7.1E	1150	570	600	450	680	530	700	770	450	600
7.6E	1120	600	630	480	710	560	750	820	450	650
