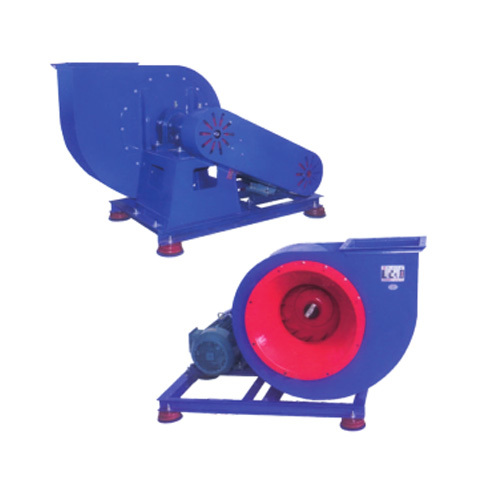

Caldera tipo Y5-47 de alta eficiencia y bajo ruido

soplador de tiro centrífugo inducido

El soplador de tiro inducido centrífugo de caldera Y 5 - 47 tiene las características de bajo ruido, estructura simple, ajuste flexible del volumen de aire y la dirección del viento, y es adecuado para quemar carbón de diversas calidades y está equipado con un dispositivo de eliminación de humo y polvo de temperatura de suministro de gas de caldera industrial ≤ 250 °C. El modo de transmisión del ventilador es de tipo C y tipo D, con carcasa de cojinete integral refrigerada por agua y puerta de ajuste del volumen de aire. Si se selecciona el amortiguador, el usuario puede colocar directamente el soplador en el nivel del piso de concreto sin pernos de pie, lo cual es fácil de instalar y depurar.

Diagrama esquemático

Los parámetros principales

Número（No.）	Velocidad de rotación(r/min)	Equipado con motor(Kw-p)	gasto(m³/h)	Presión total(Pa)
3.15C	3250	1.5-2	1323-2496	1049-716
	2990	1.5-2	1218-2297	883-608
	2750	1.5-2	1120-2112	745-520
4C	3300	4.0-2	2751-5190	1922-1393
	2900	3.0-2	2417-4561	1481-1079
	2870	3.0-2	2393-4514	1451-1059
5C	2900	7.5-2	4723-8909	2324-1687
	2620	5.5-2	4267-8048	1893-1373
	2900	7.5-2	4723-8909	2324-1687
5.5C	2900	11-4	11200-4000	1580-2260
6C	2850	18.5-2	8020-15129	3150-2160
	2620	2-15	3364-2452	2844-2069
6.3C	2930	2-22	8245-17300	3550-2589
7C	2600	37-4	11529-21250	3756-2750
8C	1820	4-22	25360-13780	1730-2530
9C	1740	37-4	34550-18780	2000-2920
10C	1450	4-30	39490-21470	1667-2440
12C	1450	75-4	37080-68300	3570-2440

Número	A	B	C	D	E	F	1	2	G	H
3.15C	460	850	155	200	215	260	320	360	205	420
4C	460	850	200	255	260	315	400	460	245	510
5C	580	1000	250	315	310	375	500	560	335	636
6C	580	1300	300	380	380	460	600	660	400	760
6.3C	580	1300	315	400	395	480	630	690	390	760
